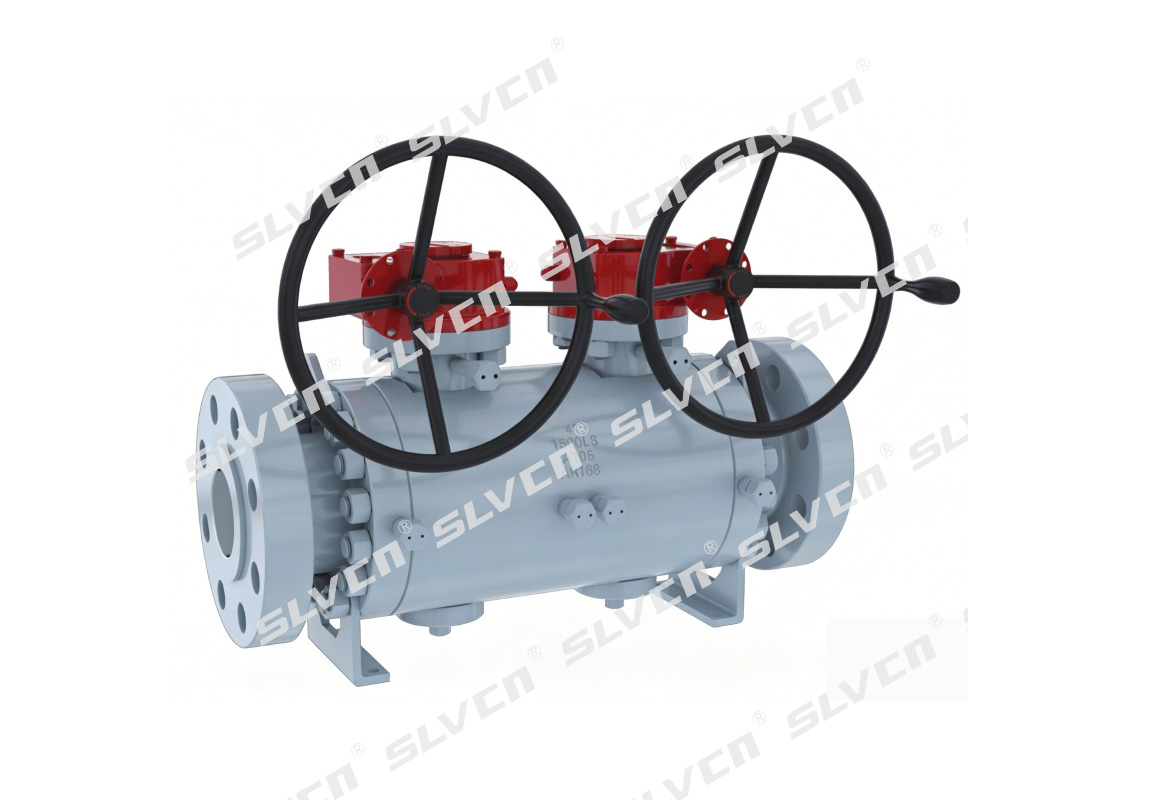

Doppelkugel-DBB-Kugelhahn mit Zapfenlagerung und Schneckengetriebe
Produktparameter
Größe | 1"–36" (DN25–DN900, größere Größen auf Anfrage) |
Druckbewertung | Baureihe 300 / 600 / 900 / 1500 / 2500 |
Betriebstemperatur | –45 °C bis +250 °C (abhängig von den Materialien der Karosserie und des Sitzes) |
Balltyp | Zapfengelagerte Doppelkugel |
Karosseriekonstruktion | 1–3-teilig integriert |
Karosserieabdichtung | Doppelblockierung und Entlüftung (DBB) |
Endverbindung | Flanschanschluss (RF / RTJ) |
Betrieb | Zwei manuelle Hebel mit Schneckengetriebe; pneumatische und elektrische Betätigung optional |
Montage: | ISO 5211 Direktmontage |
Körpermaterial | Geschmiedeter Stahl (WCB, 1.0619 / ASTM A182 F316 / F316L); Duplex und Superduplex optional |
Sitzmaterialien | PEEK, PCTFE (KEL-F), Devlon V, Metallsitz |
Designstandards | Konstruiert gemäß API 6D, BS 5351, ASME B16.34 |
Brandschutzdesign | Entworfen gemäß API 607 / API 6FA |
Erhöhte Sicherheit | Antistatisch, ausblassicherer Schaft, feuersicheres Design |
Marke | SLVCN |
Hauptmerkmale
Twin Ball DBB Design
Zwei zapfengelagerte Kugeln mit zentraler Entlüftung ermöglichen eine doppelte Absperr- und Entlüftungsisolierung, eine sichere Druckentlastung und eine Leckageüberwachung für Hochrisikomedien.
Verbesserte Sicherheitsmerkmale
Ausgestattet mit einer feuersicheren, antistatischen und ausblassicheren Spindelkonstruktion, die einen zuverlässigen Betrieb unter Hochdruck- und Gefahrenbedingungen gewährleistet.
Robustes Gehäuse & Stützkonstruktion
Das Gehäuse aus geschmiedetem Stahl mit robuster Zapfenlagerung eignet sich für Anwendungen mit hohem Druck und hohem Durchfluss und bietet langfristige Haltbarkeit und stabile Leistung.
Vielseitige Steuerung und einfache Bedienung
Die beiden Kugeln können unabhängig voneinander oder synchron betrieben werden und unterstützen so den Zweileitungsfluss, das Zusammenführen von Leitungen oder die Notabschaltung. Der Schneckengetriebeantrieb reduziert das Drehmoment und erleichtert so die manuelle Steuerung.
Produktdetails
Das SLVCN Doppelkugel-Kugelventil DBB mit Zapfenlagerung und Schneckengetriebe bietet zuverlässige doppelte Absperr- und Entlüftungsfunktion für Hochdruckleitungen. Mit seinem robusten Gehäuse aus geschmiedetem Stahl, den zapfengelagerten Doppelkugeln und dem Schneckenrad-Handrad gewährleistet es absolute Dichtheit, mühelose Ein-Personen-Bedienung und lange Lebensdauer. Dank seiner feuerfesten, antistatischen und ausblassicheren Spindel unterstützt dieses Hochleistungsventil den Betrieb mit zwei Leitungen, das Zusammenführen von Leitungen oder die Notabsperrung und ist somit ideal für Anwendungen in der Öl- und Gasindustrie, der Chemieindustrie, der Energiewirtschaft und anderen Industriezweigen.

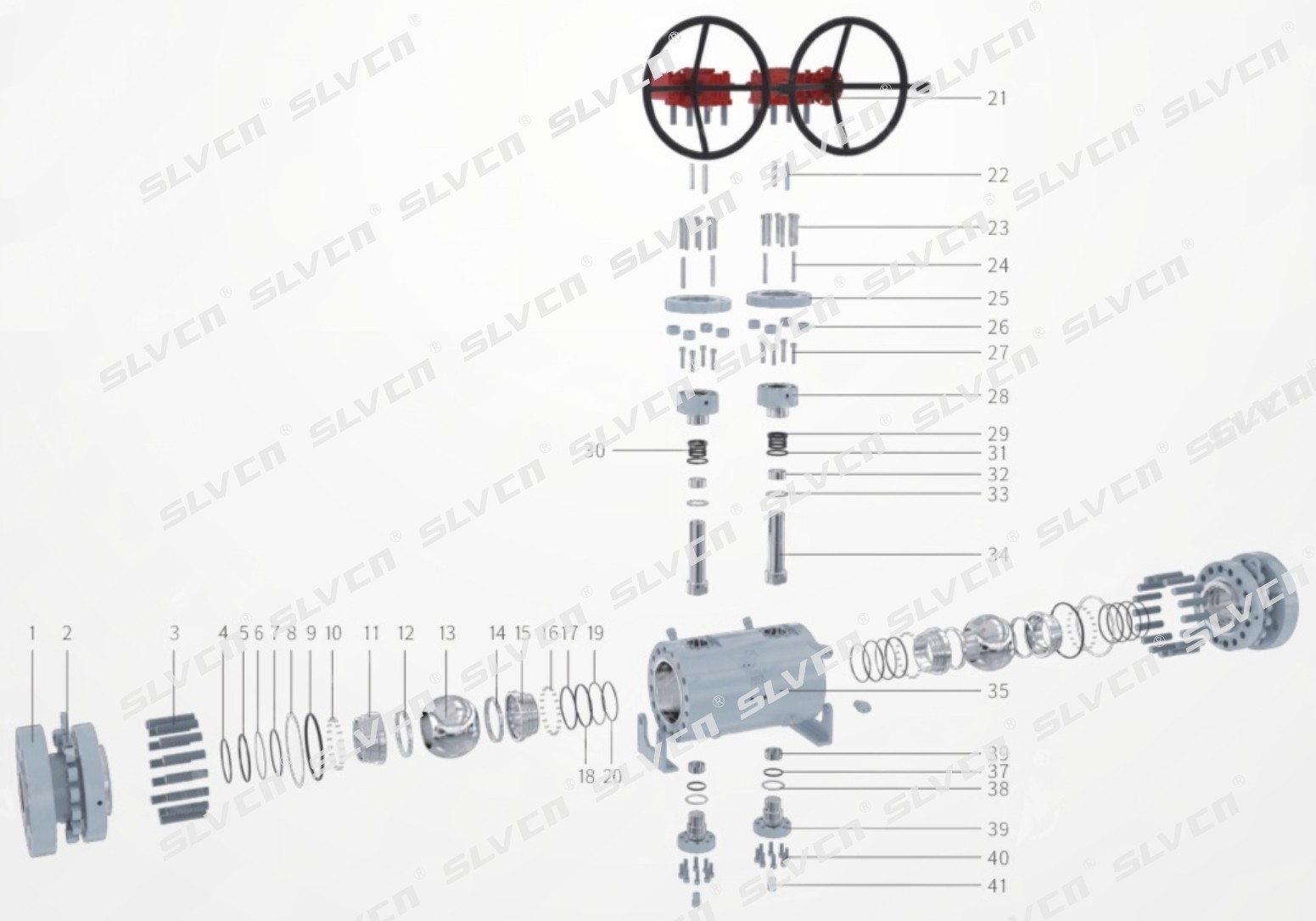

| 1 | Rechter Körper | 8 | Dichtung | 15 | Sitzhalterung | 22 | Schlüssel | 29 | Verpackung | 36 | Spindellager |
| 2 | Nuss | 9 | "O"-Ring | 16 | Frühling | 23 | Bolzen | 30 | "O"-Ring | 37 | "O"-Ring |
| 3 | Zucht | 10 | Frühling | 17 | Verpackung | 24 | Stift | 31 | Druckscheibe | 38 | Dichtung |
| 4 | "O"-Ring | 11 | Sitzhalterung | 18 | "O"-Ring | 25 | Anschlussplatte | 32 | Spindellager | 39 | Untere Abdeckung |
| 5 | "O"-Ring | 12 | Sitz | 19 | Druckscheibe | 26 | Nuss | 33 | Druckscheibe | 40 | Bolzen |
| 6 | Druckscheibe | 13 | Ball | 20 | "O"-Ring | 27 | Bolzen | 34 | Stängel | 41 | Ablassventil |
| 7 | Verpackung | 14 | Sitz | 21 | Schneckengetriebe | 28 | Verpackungskarton | 35 | Körper |
