Kryogenisch betriebenes DBB-Kugelventil mit vollem Durchgang, zapfengelagert – F316, zahnradbetätigt

√ Der kryogenisch geeignete, verlängerte Schaft schützt die Packung vor extremer Kälte und gewährleistet so eine zuverlässige Abdichtung.

√ Die zapfengelagerte DBB-Konstruktion reduziert das Drehmoment und ermöglicht eine sichere Isolierung unter hohem Druck.

√ Mehrere Materialoptionen gewährleisten Festigkeit, Zähigkeit und Korrosionsbeständigkeit unter kryogenen Bedingungen.

√ Ein robustes Schneckengetriebe ermöglicht die reibungslose manuelle Bedienung großer Hochdruckventile.

√ Zuverlässige Abschaltung für LNG- und Kryogenleitungen, bei denen absolute Leckagefreiheit unerlässlich ist.

Kontaktieren Sie uns

Produktparameter

Ventiltyp	Kryogenes, zapfengelagertes Kugelventil
Größe	2" ~ 48" (DN50 ~ DN1200)
Druckbewertung	ASME Klasse 150 / 300 / 600 / 900 / 1500 / 2500 (optional)
Körpermaterial	ASTM F304 / F316 / F316L, A350 LF2, Duplex & Super Duplex (weitere auf Anfrage)
Sitzmaterial	PTFE / RPTFE / PCTFE (auf Anfrage)
Endverbindung	Flanschanschluss (ASME B16.5)
Betrieb	Schneckengetriebe (manuell), elektrisch oder pneumatisch (optional)
Temperaturbereich	Kryogener Einsatz (bis zu -196°C, materialabhängig)
Montageschnittstelle	ISO 5211 (optional für Automatisierung)
Designstandards	Entworfen gemäß API 6D, ASME B16.34, BS 5351
Brandschutzdesign	Entworfen gemäß API 607 / API 6FA (optional)
Marke	SLVCN

Hauptmerkmale

Produktbeschreibung

Hauptmerkmale

Zapfengelagerte Kugelkonstruktion

Schützt vorgelagerte und nachgelagerte Lager vor Überlastung und gewährleistet so eine lange Lebensdauer.

Verlängertes Mundstück mit kryogenem Hals und Ausblasschutz

Verhindert die Kälteübertragung auf die Packung und den Aktuator und gewährleistet die Spindelstabilität unter Druck.

Lippendichtungsdesign

Verbessert die Dichtungszuverlässigkeit bei extrem niedrigen Temperaturen.

Schneckengetriebeantrieb mit ISO 5211-Montage

Reduziert das Betätigungsdrehmoment für eine präzise Steuerung; kann auf elektrische oder pneumatische Betätigung umgerüstet werden.

Produktdetails

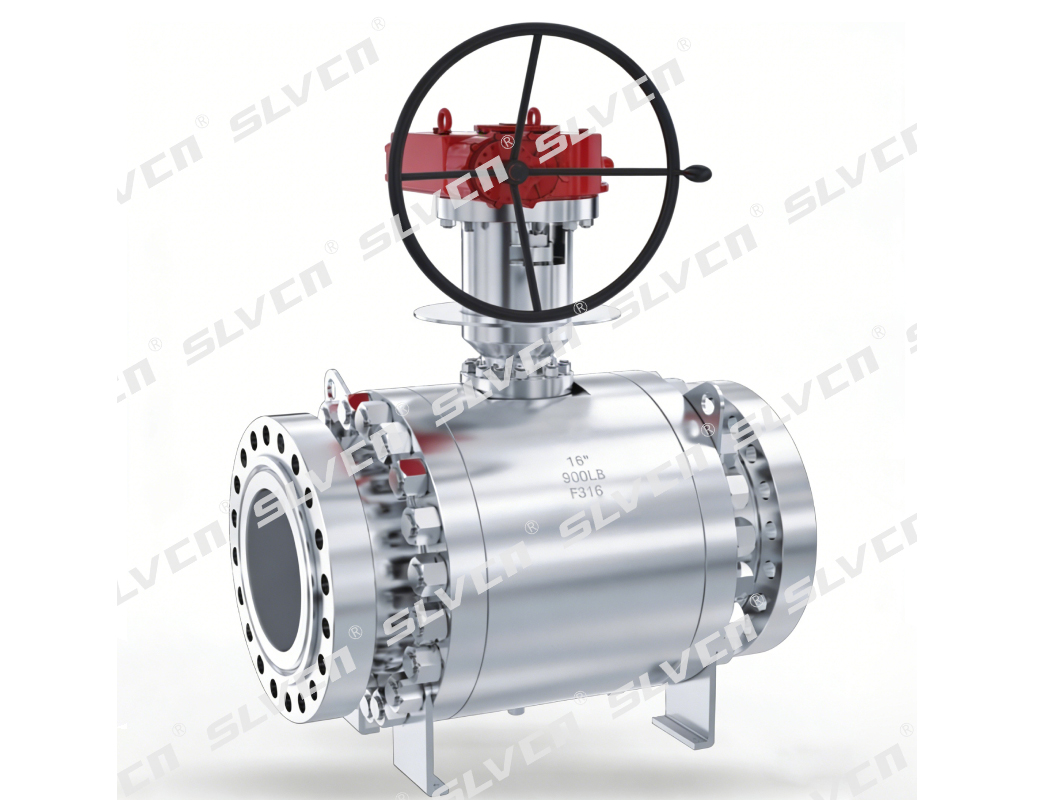

Dieses 16-Zoll-Kugelventil der Klasse 900 mit kryogener Zapfenlagerung ist für zuverlässiges Absperren und Durchflussisolieren bei extrem niedrigen Temperaturen und hohen Drücken ausgelegt. Gefertigt aus geschmiedetem Edelstahl ASTM F316, bietet es hervorragende Zähigkeit, Korrosionsbeständigkeit und Dichtleistung im kryogenen Bereich.

Die zapfengelagerte Kugel reduziert das Betätigungsdrehmoment, während die verlängerte Spindel die Packung vom kalten Medium isoliert und so für dauerhafte Dichtheit sorgt. Ein robustes Schneckengetriebe gewährleistet eine reibungslose Steuerung in Rohrleitungen mit großem Durchmesser und hohem Druck.

Geeignet für LNG, flüssigen Stickstoff, flüssigen Sauerstoff und andere kryogene Medien. Größen, Materialien und Druckstufen können an spezifische Projektanforderungen angepasst werden; optionale Brandschutz-, Antistatik- und Notfalldichtungsfunktionen sind auf Anfrage erhältlich.

Warum Sie sich für uns entscheiden sollten

Jahrzehntelange Expertise

Seit über 30 Jahren spezialisiert auf DBB-, Zapfen-, Schmiede- und Vollschweißventile für Hochtemperatur-, Hochdruck- und Tieftemperaturanwendungen, auf die Projekte weltweit vertrauen.

Maßgeschneiderte Lösungen

Kundenspezifisch konstruierte Ventile, die auf die Prozessbedingungen und Projektspezifikationen abgestimmt sind und eine zuverlässige Leistung auch unter anspruchsvollen Betriebsbedingungen gewährleisten.

Strenge Qualitätskontrolle

Konstruktion, Fertigung und Prüfung erfolgen nach ISO 9001 gemäß API 6D, ASME B16.34 und den Brandschutznormen.

Bewährte Zuverlässigkeit

Jedes Ventil wird vollständig geprüft und getestet, sodass Sie absolut leckagefreie, sofort einsatzbereite Ventile erhalten, auf die Sie sich verlassen können.

Wie wir Qualität und Zuverlässigkeit gewährleisten?

Qualität ist in jeden Schritt integriert – vom Rohmaterial bis zur Endprüfung.

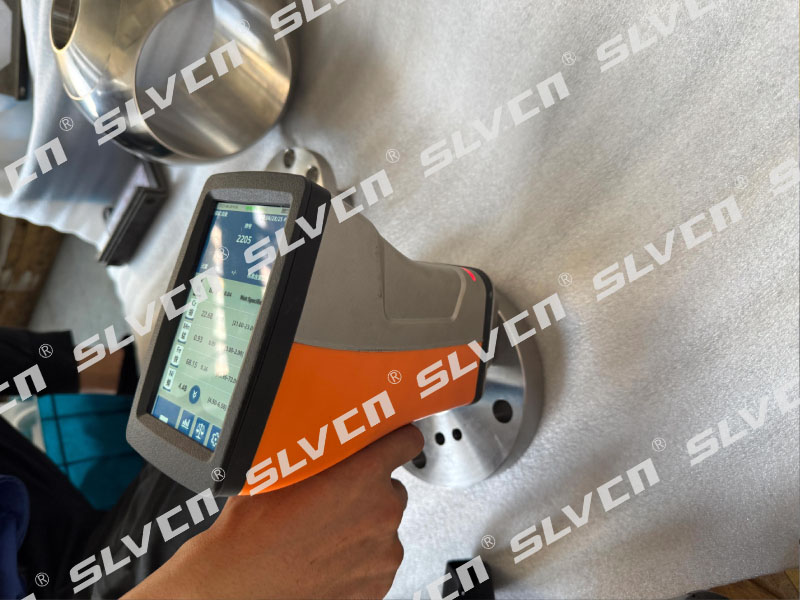

Materialprüfung

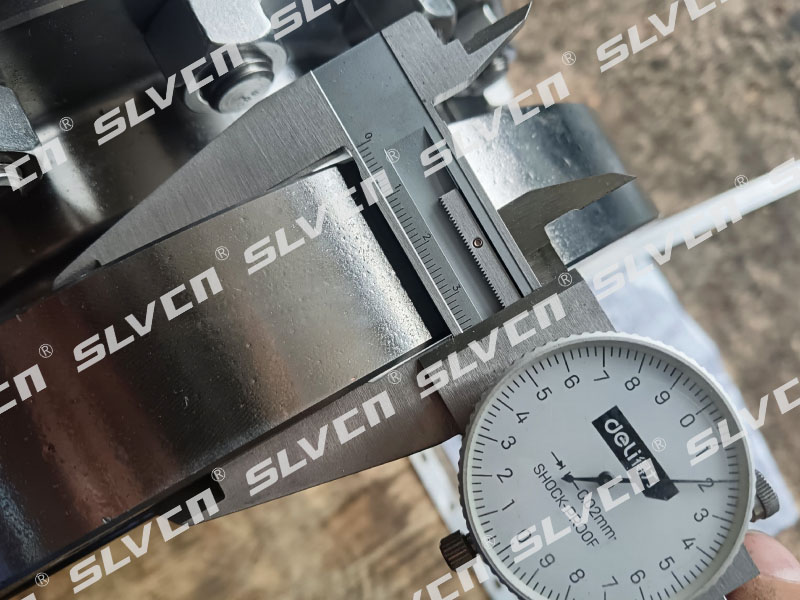

Dimensionsprüfung

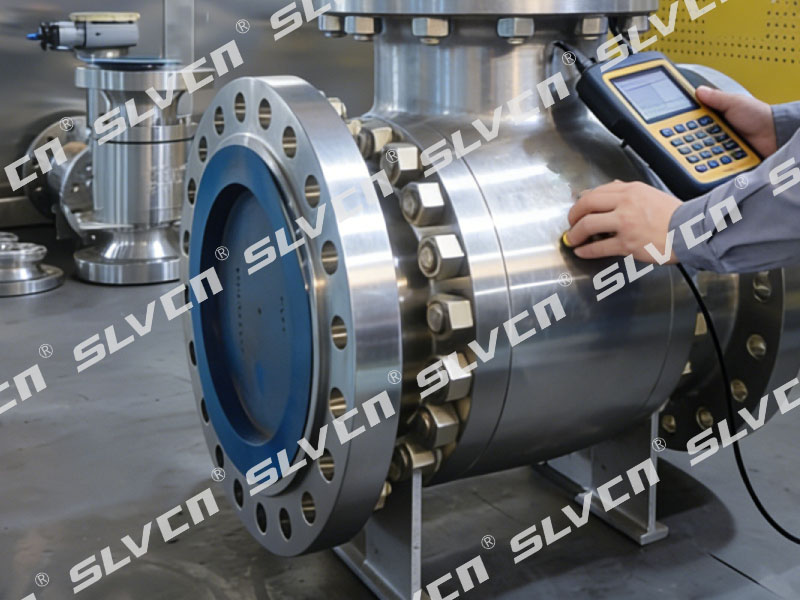

Ultraschall-Fehlerprüfung

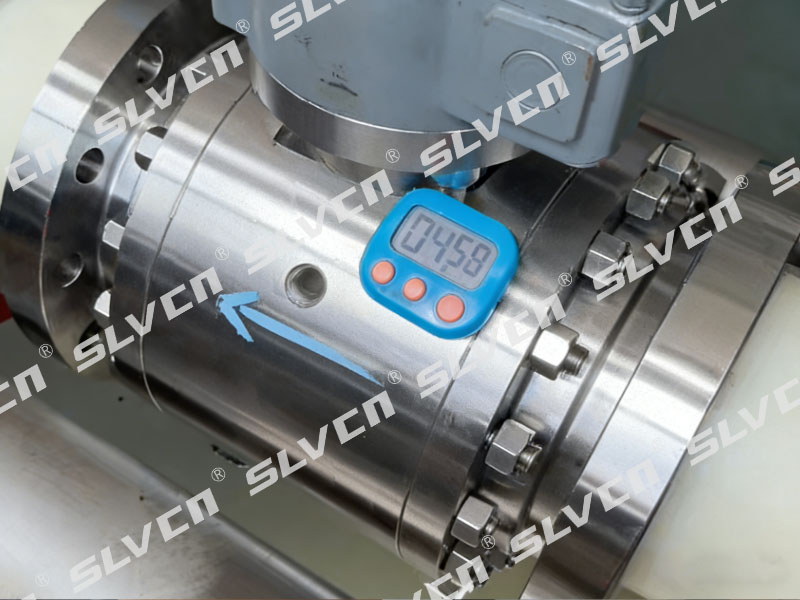

Hydrostatische Druckprüfung

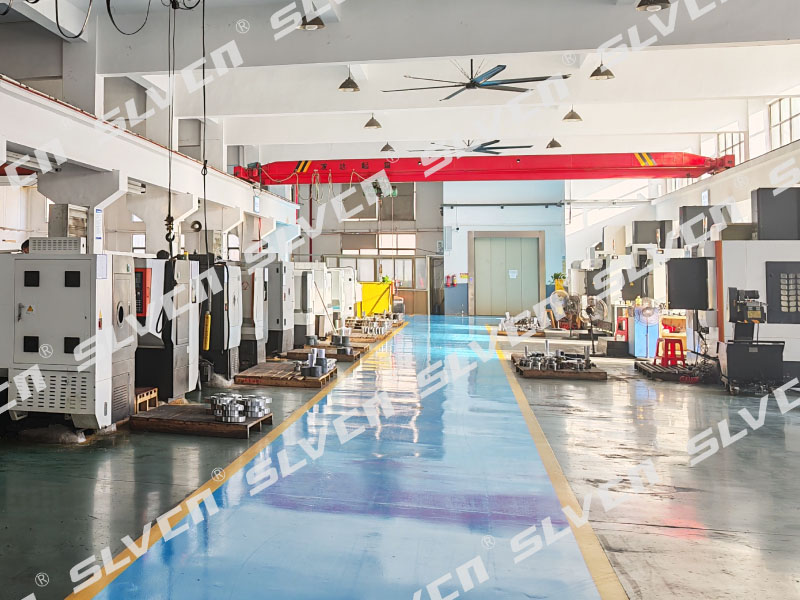

CNC-Bearbeitungszentren

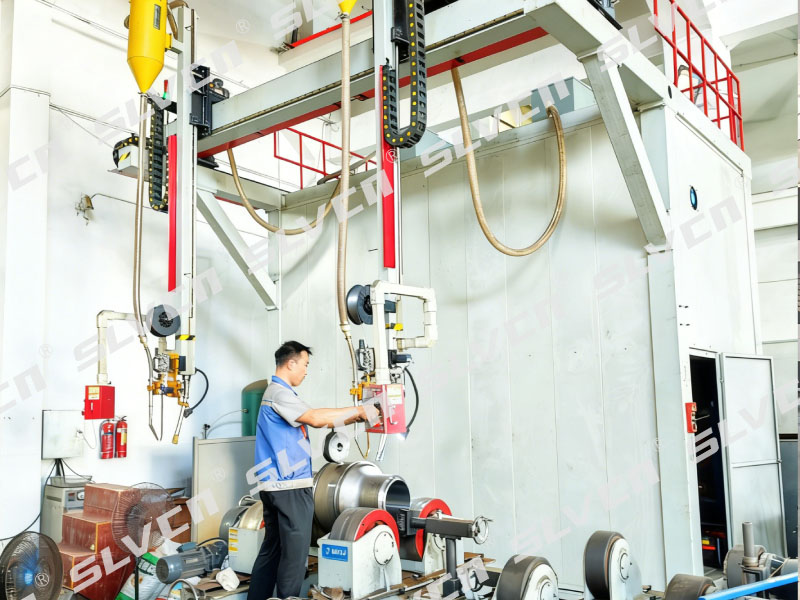

Vollautomatische Schweißausrüstung

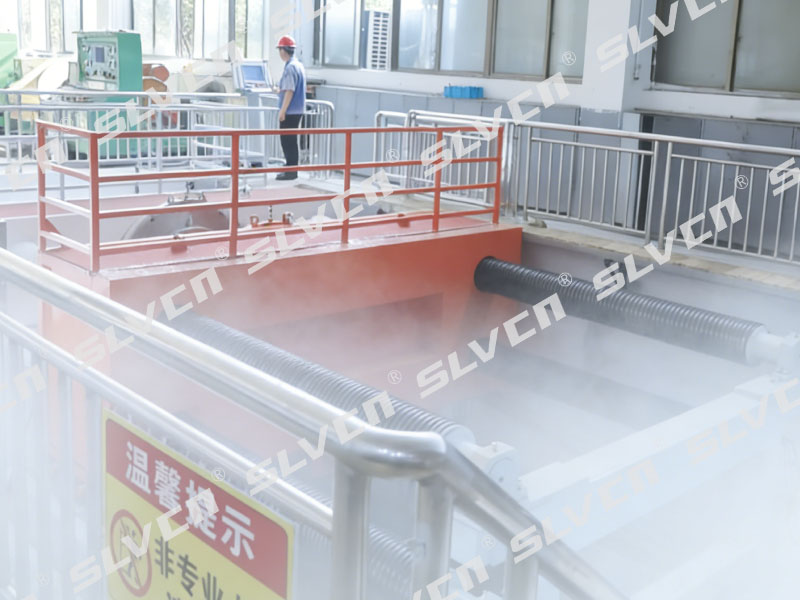

Kryogener Testbereich

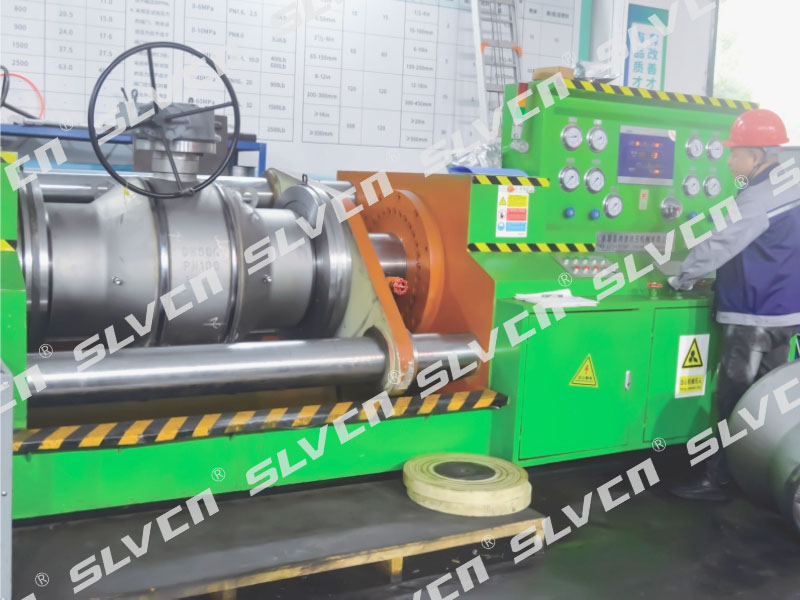

Druckprüfgeräte

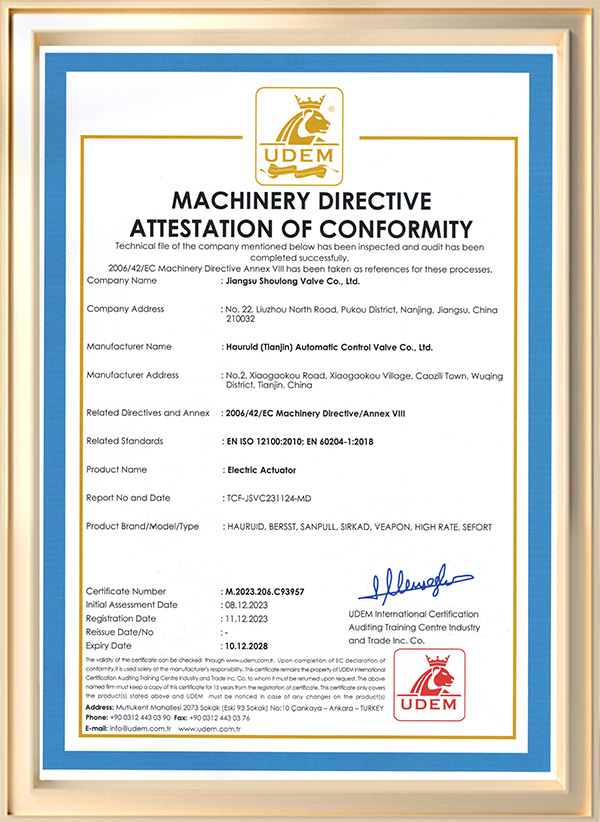

Zertifikatsanzeige

SLVCN arbeitet nach dem Qualitätsmanagementsystem ISO 9001. Die Produkte werden, falls erforderlich, mit CE-Konformitätskennzeichen, Werksprüfzeugnissen (MTC) und Ursprungszeugnissen geliefert.

Die Ventile werden gemäß den Normen API 6D, ASME B16.34, API 607 und ISO 10497 (Brandschutz) konstruiert, gefertigt und geprüft, um eine zuverlässige Leistung auch bei hohem Druck und extremen Betriebsbedingungen zu gewährleisten.
