Klasse 600 Vollverschweißter, zapfengelagerter DBB-Kugelhahn mit Rohrverlängerungen, getriebebetätigt

● Der vollständig verschweißte Ventilkörper mit Rohrverlängerungen gewährleistet eine durchgehende Rohrleitungsverbindung, zuverlässige Abdichtung und reduzierten Wartungsaufwand.

● Die Double Block-and-Bleed (DBB)-Konstruktion gewährleistet eine sichere Isolation und eine sichere Druckentlastung des Hohlraums.

● Die zapfengelagerte Kugel gewährleistet eine stabile Abdichtung auch bei hohem Druck und großen Durchmessern.

● Getriebebetrieben für drehmomentarme, leichtgängige manuelle Bedienung.

● Die feuersichere, antistatische und ausblassichere Konstruktion gewährleistet einen sicheren Betrieb in kritischen Pipelines.

Kontaktieren Sie uns

Produktparameter

Größe	2" bis 64" (DN50–DN1600)
Druck	Klasse 600 (Optional Klasse 150/300/900/1500)
Betriebstemperatur	-46℃ bis 450℃ (materialabhängig)
Balltyp	Zapfengelagerter, vollständig verschweißter einteiliger Korpus
Abdichtung	Doppeltes Block- und Entlüftungsverfahren (DBB) mit optionaler Notfall-Dichtmittelinjektion
Endverbindung	Stumpfschweißung / Muffenschweißung mit Rohrverlängerungen
Betrieb	Getriebebetrieben (manuell), optional elektrisch oder pneumatisch
Stängel	Kurzer Vorbau (optional verlängerbar)
Montage	Direktmontage nach ISO 5211
Körpermaterialien	Kohlenstoffstahl, Tieftemperaturstahl, Edelstahl, Duplex-/Legierungsstahl
Sitzmaterialien	PEEK, PCTFE, Devlon V-API, Hartsitzoptionen
Standards	API 6D, ASME B16.34, BS 5351, MESC SPET 7/200
Anwendungen	Öl & Gas, Chemie & Petrochemie, Energieerzeugung, Offshore & Tiefsee, Luft- & Raumfahrt & Militär, Wasseraufbereitung & -versorgung, Metallurgie & Bergbau
Marke	SLVCN

Hauptmerkmale

Produktbeschreibung

Teileliste

Technische Spezifikationen

Hauptmerkmale

Vollständig verschweißtes Ventilgehäuse mit Rohrverlängerungen

Die nahtlose Rohrleitungsverbindung minimiert Leckstellen und gewährleistet so einen zuverlässigen Langzeitbetrieb bei reduziertem Wartungsaufwand.

Doppelte Block- und Entlüftungskonfiguration (DBB)

Eine sichere Isolierung und kontrollierte Hohlraumentlüftung gewährleisten eine sichere Druckentlastung in kritischen Rohrleitungssystemen.

Zapfengelagerte Kugelkonstruktion

Gewährleistet eine gleichbleibende Abdichtung auch bei hohem Druck und großen Durchmessern, reduziert den Verschleiß und verlängert die Lebensdauer des Ventils.

Zahnradbetätigter Mechanismus

Der Betrieb mit niedrigem Drehmoment ermöglicht eine reibungslose und präzise manuelle Steuerung, selbst bei vollem Nenndruck.

Sicherheitsmerkmale für kritische Anwendungen

Feuersichere Sitze, antistatischer Schutz und ein ausblassicheres Ventil erhöhen die Sicherheit in Umgebungen mit hohem Druck und in explosionsgefährdeten Bereichen.

Vielseitige Materialoptionen

Durch die individuell anpassbaren Materialien für Gehäuse, Sitz und Dichtung ist eine Anpassung an unterschiedliche Medien, Temperaturen und Projektanforderungen möglich.

Produktdetails

Das vollständig verschweißte, zapfengelagerte DBB-Kugelventil der Klasse SLVCN 600 mit Rohrverlängerungen ist für die hochleistungsfähige Durchflussregelung in kritischen Rohrleitungen konzipiert. Sein vollständig verschweißtes Gehäuse gewährleistet absolute Dichtheit nach außen, während die Doppelblockier- und Entlüftungskonstruktion (DBB) eine sichere Absperrung und einen zuverlässigen Druckentlastungsschutz im Ventilinneren gewährleistet.

Die kugelgelagerte Dichtung gewährleistet auch bei hohem Druck und großen Durchmessern eine stabile Abdichtung. Der Getriebeantrieb reduziert das Drehmoment und ermöglicht so eine leichtgängige und zuverlässige manuelle Steuerung. Die kurze Schaftkonstruktion eignet sich für oberirdische Installationen; für den Einsatz im Erdreich sind optional längere Schaftvarianten erhältlich.

Anpassbare Gehäuse-, Sitz- und Dichtungsmaterialien – darunter Kohlenstoffstahl, Edelstahl, legierter Stahl, PEEK und PCTFE – ermöglichen die Anpassung an verschiedene Temperaturen, Drücke und Medien. Das Produkt entspricht den Normen API 6D und ASME B16.34 und eignet sich ideal für die Öl- und Gasindustrie, die Chemie- und Petrochemieindustrie, die Energieerzeugung, Offshore-/Onshore-Pipelines und andere kritische Anwendungen, bei denen Sicherheit, Zuverlässigkeit und geringer Wartungsaufwand unerlässlich sind.

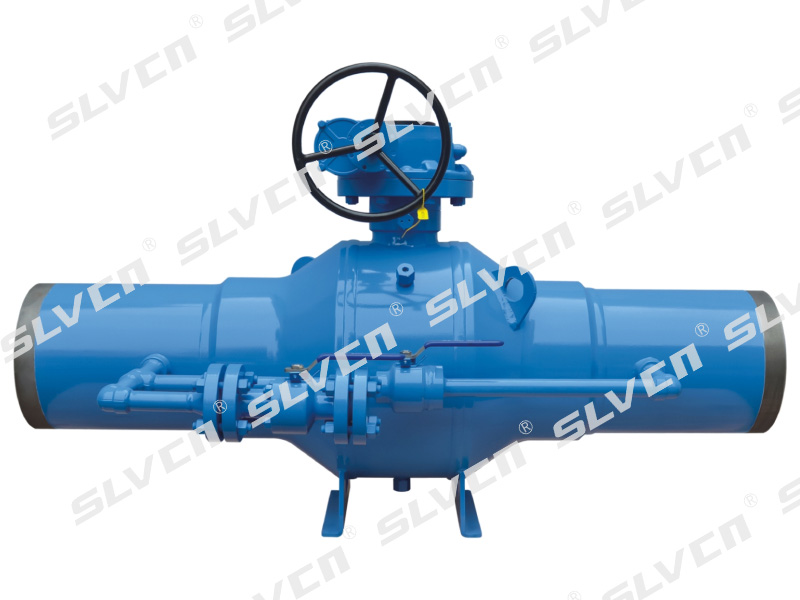

Klasse 600 Vollverschweißte Zapfenlagerung (2)

Teileliste

1	Schweißen von Stahlrohren	10	Sitz	19	Dichtungsring	28	Nuss	37	Vier offene Schleifen
2	Nahtloses Stahlrohr	11	Sitz	20	Verlängerungsschaft	29	Bolzen	38	Dichtungsring
3	Rechter Körper	12	Ball	21	Lager	30	Verpackung	39	Druckscheibe
4	Frühling	13	Zapfenstütze	22	Erweiterungsunterstützung	31	Druckscheibe	40	Spindellager
5	"O"-Ring	14	Schneckengetriebe	23	Stift	32	"O"-Ring	41	Stängel
6	"O"-Ring	15	Schlüssel	24	Stützrahmen	33	Verpackungskarton	42	Spindellager
7	Druckscheibe	16	Bolzen	25	Schlüssel	34	Dichtung	43	Körper
8	Verpackung	17	"O"-Ring	26	Anschlussplatte	35	"O"-Ring	44	Axiallager
9	Sitzhalterung	18	"O"-Ring	27	Zucht	36	Spindellager	45	Spindellager

Teileliste

Abmessungen: Klasse 600 - Vollanschluss

NPS/DN	B1 Zoll/mm \|	B2 Zoll/mm	Model / Face to Face				D Zoll/mm	D1 Zoll/mm	Gewicht
NPS/DN	B1 Zoll/mm \|	B2 Zoll/mm	FW RF Zoll/mm	FW RTJ Zoll/mm	FF BWE in/mm	FW BWE Zoll/mm	D Zoll/mm	D1 Zoll/mm	Modell FW lb/kg
2"	1,94	1,94	11,5	11,63	11,5	11	6,5	6,5	79
50	49	49	292	295	292	279	166	166	36
3"	2,94	2,94	14	14.13	14	12,5	8,5	8,5	154
80	74	74	356	359	356	318	216	216	70
4"	3,94	3,94	17	17.13	17	14	10.9	10.9	254
100	100	100	432	435	432	356	276	276	115
6"	5,94	5,94	22	22.13	22	18	14	14	501
150	150	150	559	562	559	457	356	356	227
8"	7,94	7,94	26	26.13	26	21,5	16.6	16.6	827

Gewicht und Abmessungen für größere Ventilgrößen bis zu 64 Zoll sind auf Anfrage erhältlich.

Abmessungen: Klasse 600 - Reduzierter Anschluss

Größe	Bohren		Model / Face to Face				D Zoll/mm	D1 Zoll/mm	Gewicht
NPS/DN	B1 Zoll/mm	B2 Zoll/mm	GG, GW RF Zoll/mm	GG, GW RTJ in/mm	GG BWE in/mm	GW BWE in/mm	D Zoll/mm	D1 Zoll/mm	Modell GW lb/kg
2" x 1 1/2"	1,94	1,5	11,5	11,63	11,5	11	6,5	6,5	68
50x40	49	38	292	295	292	279	166	166	31
3" x 2"	2,94	1,94	14	14.13	14	12,5	8.3	8.3	110
80x50	74	49	356	359	356	318	211	211	50
4" x 3"	3,94	2,94	17	17.13	17	14	10.9	10.9	209
100x80	100	74	432	435	432	356	276	276	95
6" x 4"	5,94	3,94	22	22.13	22	18	14	14	386
150x100	150	100	559	562	559	457	356	356	175
8" x 6"	7,94	5,94	26	26,13	26	21,5	16.6	16.6	603
200x150	201	150	660	664	660	546	421	421	273
10"x8"	9,94	7,94	31	31.13	31	23,5	20.1	20.1	1010

Gewicht und Abmessungen für größere Ventilgrößen bis zu 64 Zoll sind auf Anfrage erhältlich.

Wenn Sie die vollständige Größe erfahren möchten, kontaktieren Sie uns bitte.

Kontaktieren Sie uns

Warum Sie sich für uns entscheiden sollten

Jahrzehntelange Expertise

Seit über 30 Jahren spezialisiert auf DBB-, Zapfen-, Schmiede- und Vollschweißventile für Hochtemperatur-, Hochdruck- und Tieftemperaturanwendungen, auf die Projekte weltweit vertrauen.

Maßgeschneiderte Lösungen

Kundenspezifisch konstruierte Ventile, die auf die Prozessbedingungen und Projektspezifikationen abgestimmt sind und eine zuverlässige Leistung auch unter anspruchsvollen Betriebsbedingungen gewährleisten.

Strenge Qualitätskontrolle

Konstruktion, Fertigung und Prüfung erfolgen nach ISO 9001 gemäß API 6D, ASME B16.34 und den Brandschutznormen.

Bewährte Zuverlässigkeit

Jedes Ventil wird vollständig geprüft und getestet, sodass Sie absolut leckagefreie, sofort einsatzbereite Ventile erhalten, auf die Sie sich verlassen können.

Wie wir Qualität und Zuverlässigkeit gewährleisten?

Qualität ist in jeden Schritt integriert – vom Rohmaterial bis zur Endprüfung.

Materialprüfung

Dimensionsprüfung

Ultraschall-Fehlerprüfung

Hydrostatische Druckprüfung

CNC-Bearbeitungszentren

Vollautomatische Schweißausrüstung

Kryogener Testbereich

Druckprüfgeräte

Zertifikatsanzeige

SLVCN arbeitet nach dem Qualitätsmanagementsystem ISO 9001. Die Produkte werden, falls erforderlich, mit CE-Konformitätskennzeichen, Werksprüfzeugnissen (MTC) und Ursprungszeugnissen geliefert.

Die Ventile werden gemäß den Normen API 6D, ASME B16.34, API 607 und ISO 10497 (Brandschutz) konstruiert, gefertigt und geprüft, um eine zuverlässige Leistung auch bei hohem Druck und extremen Betriebsbedingungen zu gewährleisten.
